Módulo de desarrollo con microcontrolador ARM de 32 bits, memoria SPI de 2Mb, drivers para motores, LED Neopixel y más

Descripción

NONTHUE M0 Main es el nombre que le hemos dado al módulo principal de este sistema y el encargado de procesar las instrucciones del programa hecho con tu lenguaje favorito.

Podrás escribirlo en Circuitpython si tu objetivo es aprender y poder ver los resultados de los cambios ha medida que los haces, o escribirlo en Arduino para proyectos más avanzados en los que la complejidad y el espacio en memoria lo requieran.

Este módulo puede usarse por si solo o acompañado de otros:

  • POWER
  • WIFI
  • LORA
  • OLED

Puede conectarse en una placa de prototipos (protoboard) para realizar prototipado con cables o se pueden usar nuestros módulos de expansión y sensores para una conexión directa.

Además hemos hecho la placa de circuito con un formato que sea compatible con los bloques de LEGO. Te ofrecemos los gabinetes para nuestros módulos impresos en 3D. Podrás imprimirlos tu mismo descargando los archivos que están en línea o adquirirlos en nuestra tienda. (Próximamente)

Especificaciones técnicas

  • Microcontrolador MICROCHIP/ATMEL: ATSAMD21G18A
    • ARM Cortex M0+
    • 32-Bit
    • 48MHz
    • Tensión de trabajo: 1.62V-3.63V
    • Entradas/Salidas:
      • I/O 38
      • ADC 12-bit
      • DAC 10-bit
    • Memoria:
      • FLASH 256kb
      • RAM 32kb
    • Funciones:
      • RTC Real Time Clock
      • WDT Watchdog Timer
      • PTC Peripheral Touch Controller
    • Comunicaciones:
      • SWD Serial Wire Debug
      • USB 2.0
      • USART
      • I2C
      • SPI
      • LIN slave
      • I2S
  • Cargador Batería 1S LiPo: MCP73831T-2ACI/OT
  • Memoria Flash: W25Q16JVSN
  • Driver Motor (x 2): DRV8838DSGR
  • Protección con PTC reseteable
  • Led RGB WS2813A

Conociendo el Módulo

Accede al firmware, descripción de los pines (PINOUT) y más desde aquí:

Imágenes

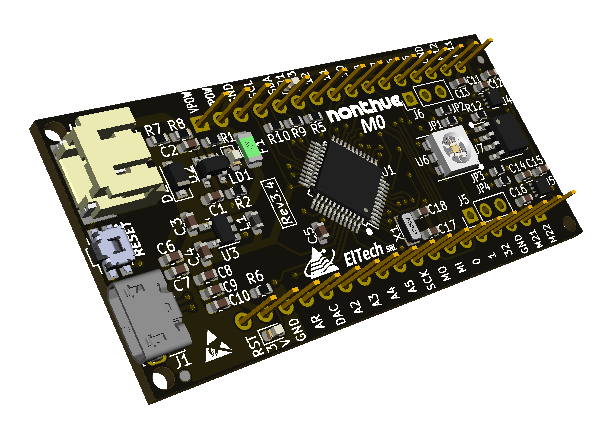

El módulo NONTHUE M0 Main y su gabinete impreso en 3D para hacerlo compatible con los bloques de construcción LEGO.

Tutoriales

En esta sección podrás acceder a la información necesaria para poder comenzar a trabajar con el módulo MAIN.

Instalar Mu Editor para programar en Circuitpython
Primeros Pasos con Circuitpython
